Мифы и правда о тепловизионных монокулярах: что нужно знать перед покупкой

Каждый охотник, поисковик, сотрудник спецслужб или турист, хоть мельком, но слышал о таком интересном приспособлении, как тепловизионный монокуляр. Какие-то общие представления о его работе можно получить из рассказов знакомых и рекламных обзоров, но чтобы понять все ее тонкости, нужно, как говорится, подержать его в руках.

Однако не у каждого есть возможность протестировать прибор перед покупкой, так как одно дело включить и посмотреть в него в магазине, другое – оценить функционал и качество картинки в разных условиях. Отсюда и рождаются слухи о тех или иных преимуществах, недостатках, рисках, которые подогреваются сценами из фильмов и необоснованными рассуждениями на форумах.

Взяв за основу многолетний опыт использования “теплаков”, мы подготовили краткий обзор характеристик, в ходе которого постарались развеять главные мифы об эксплуатации тепловизионных монокуляров.

Тепловизор и ПНВ одно и то же

Так как и тепловизионный монокуляр и ПНВ способны обеспечить видимость в темноте, бытует мнение, что у них нет различий, но это совершенно разные устройства. «Тепляк» видит инфракрасные волны 8-14 мкм и не реагирует на видимый глазу свет, поэтому уверенно работает как днем, так при полном отсутствии освещения.

«Ночник» же не распознает тепло, а только усиливает отражаемое от разных предметов ИК-излучение, поэтому бесполезен при отсутствии хотя бы тусклого света или интегрированной ИК-подсветки. К тому же, если ПНВ аналоговый, то есть в основе лежит ЭОП, а не цифровой, его включение днем приведет к засвету и выходу из строя.

Видит сквозь стену

Распространенным является убеждение, что в тепловизионный монокуляр легко разглядеть находящихся внутри здания людей и животных. На самом деле, все это выдумки, ведь даже самый дорогой и мощный прибор не в силах видеть через хотя бы немного нагретые материалы. Теоретически такое возможно, но только в том случае, если:

● внутри помещения находится мощный источник ИК-излучения, например раскаленная печь с открытым пламенем;

● какой-либо участок стены прогревается от него сильнее других, при этом его температура выше, чем у окружающей среды.

Дело в том, что лежащие в основе тепловизионных монокуляров инфракрасные микроболометры не просвечивают преграды, а лишь снимают тепло с их поверхности. ИК-излучение, в свою очередь, сталкиваясь с ними, не проходит насквозь, а распределяется по контуру и выходит обратно в воздушную среду. Именно эту теплоотдачу и видит смотрящий в окуляр наблюдатель, а все то, что находится дальше, остается вне поля зрения.

А через стекло?

Как бы парадоксально ни звучало, но за стеклянной поверхностью, как, впрочем, и за кристально чистой водой, в тепловизионный монокуляр невозможно увидеть какие-либо объекты. Они полностью поглощают собой тепло и максимум, что может прибор – выделить их на фоне предметов с иной температурой. При этом, непрозрачный для человеческого глаза полуметалл германий лучше других материалов пропускает ИК-излучение, поэтому именно из него в большинстве случаев делают линзы для объективов.

А что с одеждой?

Не нужно думать, что тепловизионный монокуляр, словно рентген, просвечивает надетые на человека вещи. По указанным выше причинам, в него не видны контуры тела, а лишь отдаваемое им тепло и, проходя сквозь одежду, отражается оно именно с ее поверхности.

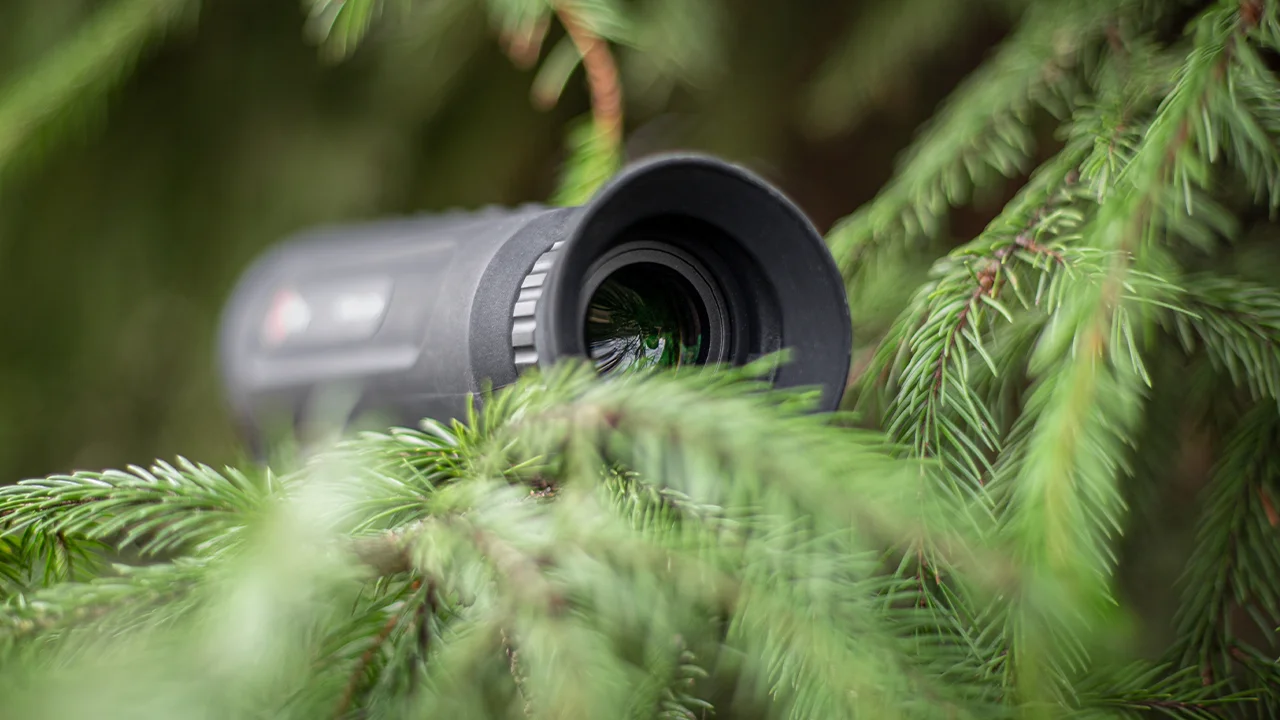

Ну а растительность?

Как и другие предметы, трава, листва, ветви непроницаемы для инфракрасного излучения, а это значит, что и рассмотреть сквозь них что-либо в ИК-монокуляр невозможно. Когда на сайтах производителей встречаются подобные формулировки, следует понимать, что они означают ни что иное, как видимость в промежутках, и в этом тепловизор не имеет равных.

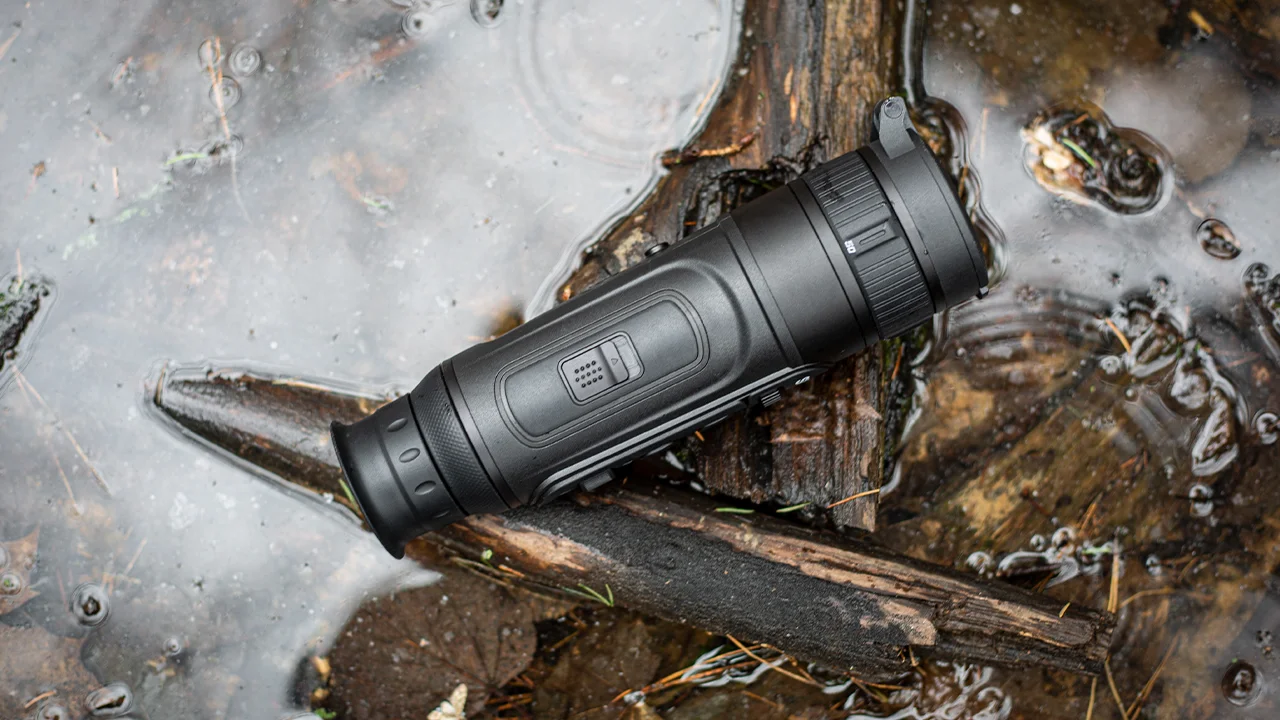

Ну хоть через осадки и дым?

Хотя дождь, снег, туман не являются помехой для тепловизионных монокуляров, их присутствие снижает качество изображения, а степень четкости напрямую зависит от их интенсивности. А вот даже плотная дымовая завеса для таких устройств не представляет преграды. Несмотря на то, что в ней зачастую присутствуют частицы сажи, это не мешает отчетливо видеть тепловые цели.

От него невозможно скрыться

Все теплопроводники рано или поздно нагреваются от человека и появляются на дисплее тепловизионного монокуляра, что так или иначе выдает присутствие. Не спасет от этого ни обмазывание грязью, как в известных боевиках, ни обертывание фольгой или укутывание в термоодежду и уж, тем более, создание укрытий из полиэтилена. Единственный способ – спрятаться за стену, лист стекла, зеркало, отполированный металл или другой отражающий и поглощающий ИК-излучение материал, однако и к ним прижиматься не стоит.

Видит следы животных

Действительно, сенсоры некоторых тепловизионных монокуляров имеют чувствительность NETD ≤25 мК и улавливают температурную разницу 0,025°С. Даже при кратковременном контакте теплой лапы дикого зверя с холодной почвой последняя хоть незначительно, но прогревается. Получается, что заметить их все же можно, но только в том случае, если после этого пройдет не больше минуты.

Нельзя смотреть на солнце

Солнце, как и, к примеру, сварочная дуга, раскаленные угли – мощнейшие источники теплового излучения. Матрицы же тепловизионных монокуляров имеют верхний предел, при превышении которого происходит их деградация. При кратковременном наведении объектива на сильные источники тепла, скорее всего, ничего не произойдет, но лучше все же не экспериментировать.

Видно детали

И да, и нет. В любом случае, это совсем не та реалистичность, к которой привык человеческий глаз, все же тепловизионный монокуляр – не дневная оптика и даже не ПНВ. Если выбрать прибор с разрешением ИК-сенсора 640x480px, в него можно увидеть не только сам силуэт, например, зверя, но и клыки, рога, шерсть, при меньшем параметре хуже и детализация.

Опять же, все зависит от неравномерности распределения температуры по объекту и его удаленности. Поэтому производители прописывают в характеристиках такие параметры, как дальность обнаружения, распознавания, идентификации. В первом случае – расстояние, на котором в окуляр будет видно размытое пятно, во втором – вид, например авто, человек, зверь, в третьем – размер и другие особенности.

Можно наблюдать из автомобиля

Здесь все зависит от частоты, с которой выбранный тепловизионный монокуляр обновляет кадры. При 9-20 Гц изображение подвисает даже при небольших движениях объективом, 20-50 Гц – приемлемы для ведения движущейся, но не стремительной цели, 50-60 Гц – обеспечат плавность при высоких скоростях.

Быстро разряжается

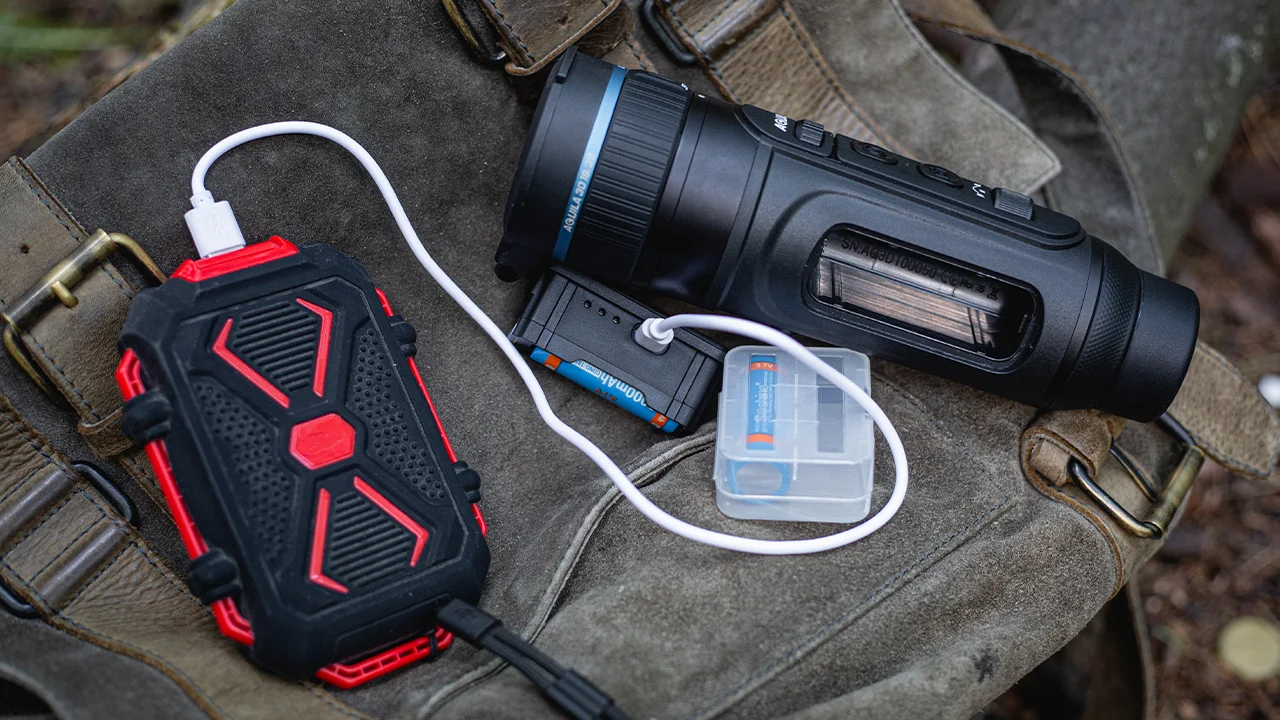

Многие отказываются от покупки тепловизионного монокуляра считая, что раз в нем стоит мощная электроника, то и заряда его хватает совсем ненадолго. Тем не менее в них применяются экономичные алгоритмы, что обеспечивает бесперебойное пользование от 4 до 10 и более часов. К тому же, зачастую в них присутствует разъем для подключения к внешним источникам, что делает их эксплуатацию практически безграничной.

Правильное понимание принципа работы тепловизионного монокуляра позволит сделать обоснованную покупку, не ожидая от прибора излишней производительности. Перед покупкой обязательно изучите важнейшие характеристики прибора и проанализируйте возможные сценарии применения тепловизора, чтобы сделать правильный выбор под конкретную задачу.
